〜〜〜　�ﾋ割り結果　〜〜〜

�ﾋを割る会社に運び込んだ際の重量は１９０ｋｇ。（ノロ：壁土共）
割った後の�ﾋ部分が１５８ｋｇ。ノロ交じりの粉が５ｋｇ。
正味鉄量１６３ｋｇでした。データ：（財）鉄の歴史村公式発表

残り（１９０−１６３＝２７ｋｇ）の部分はノロや壁土ですね。

かなりの壁土、ノロが�ﾋに噛み込んでいたようです。
けら出しの際、冷えていて出し難かったせいもありますが、
その後工程のクリーニングの段階で取り去るべきですね。

　

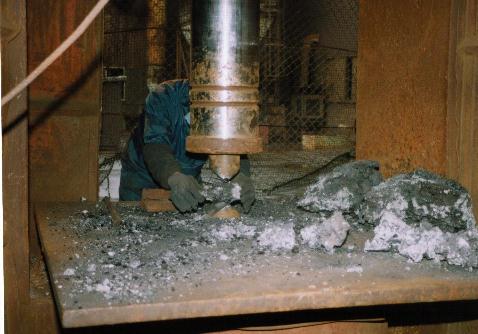

この�ﾋを右のように割りました。

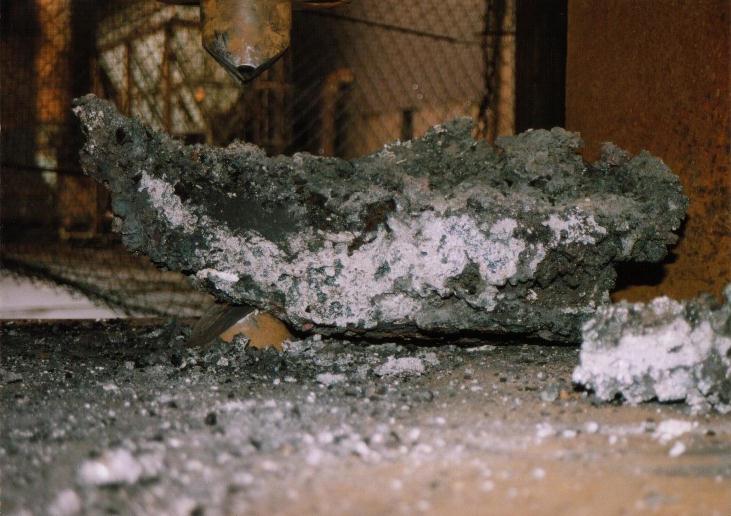

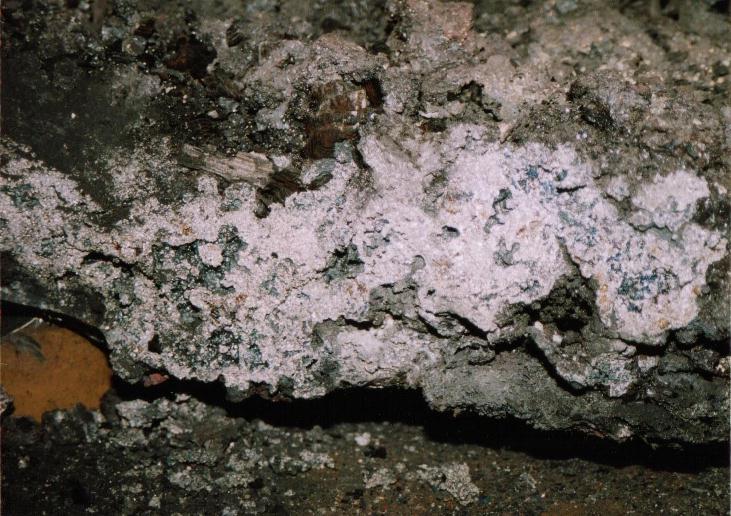

破面です。空洞部分が目立ちます。


破断面拡大。炭が噛んでいる部分が上部にもありますね。
�ﾋの厚みも外観よりも薄めです。 底銑も見当たりません。初期炉底温度不足でしょうね。
操業終盤、かなり炎が高かったにもかかわらず、上部に炭が噛んでいるのは、温度不足の証拠。
やはり送風の加減を考え直さないといけないのではないでしょうか。


　　

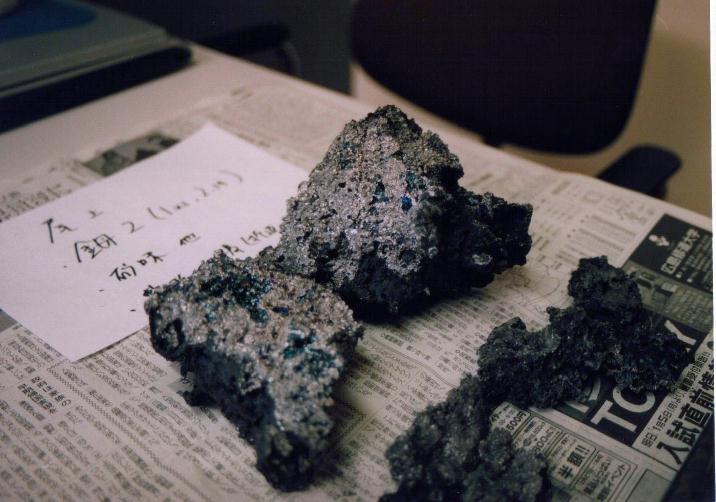

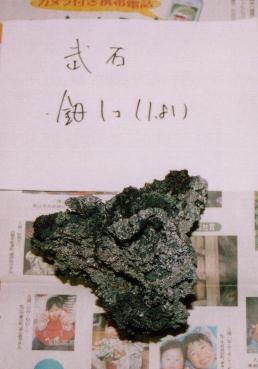

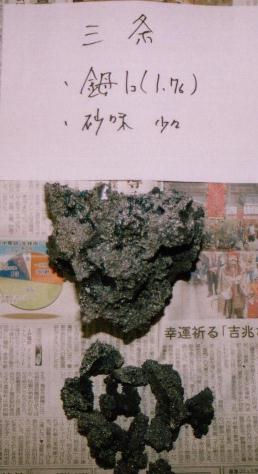

各所に送られたサンプル。「玉鋼」等級部分は無いようです。

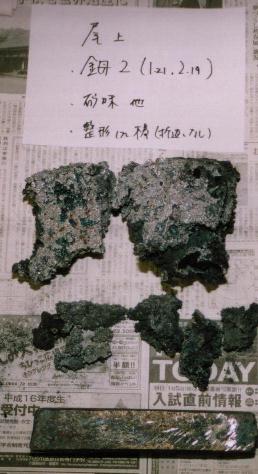

上記右側サンプル拡大。

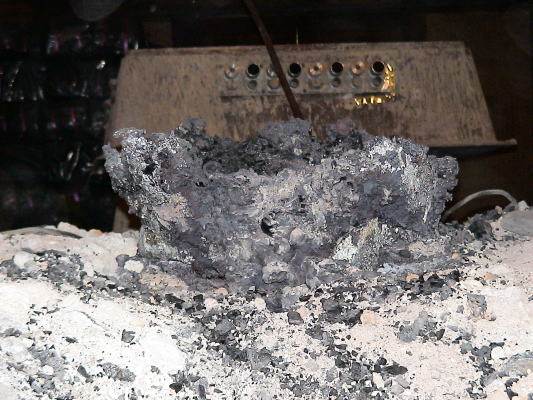

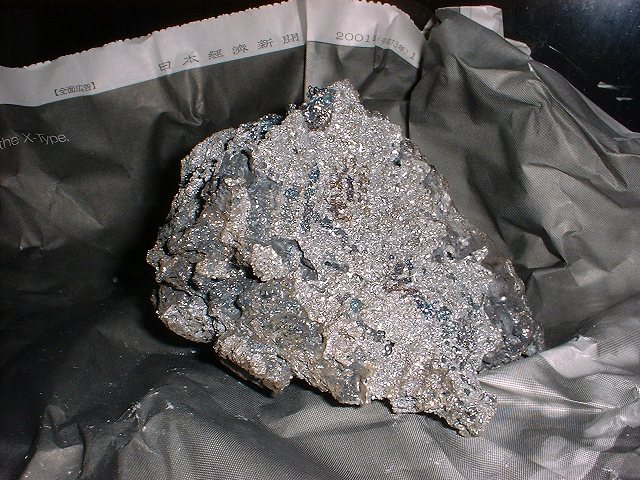

これは２００１年の操業の�ﾋです。詰まっていて、力強さがあります。
これと比べると、今回の操業は調子が良くなかったことがわかりますね。

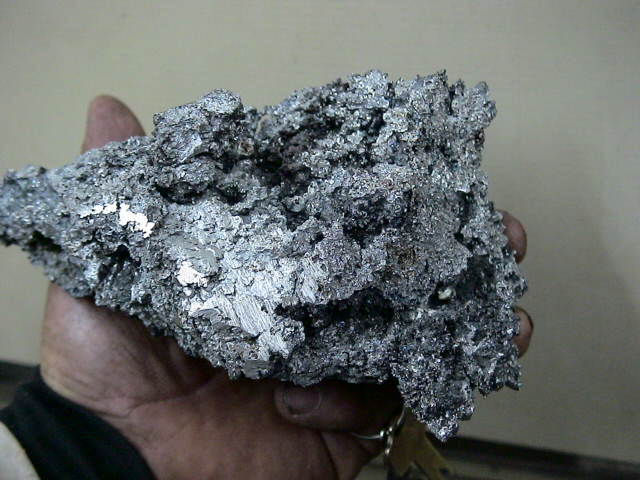

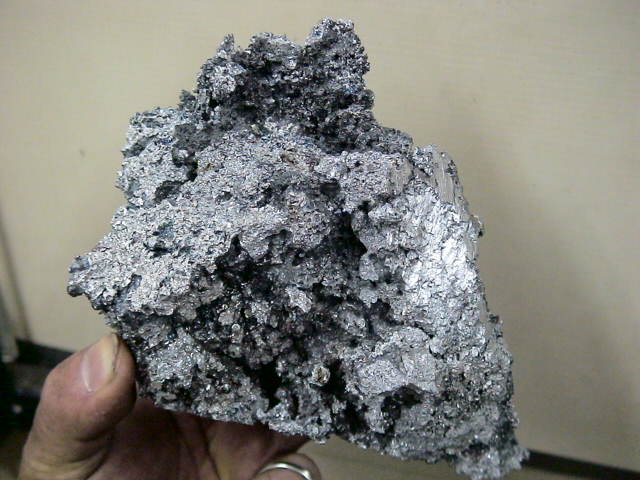

これより下は鍛冶大たたらがお借りしたサンプルです。

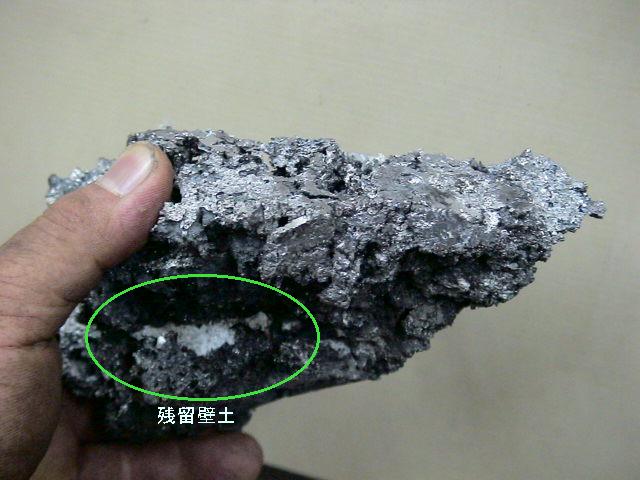

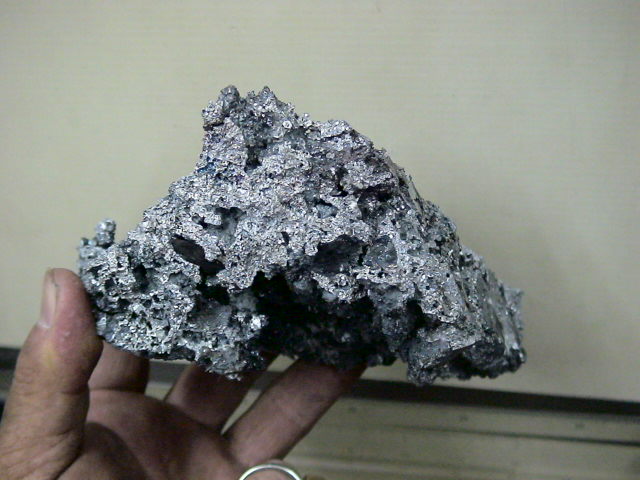

�ﾋの下部で、壁の一部が食い込んで残っています。
品質は「大割下」でしょうか。
カーボンは全体的に０．９〜１．１％。一部生鉄部分もありました。
�ﾋ押しとしては低めのカーボン量ですね。
